Диаграммы

Диаграммы будут доступны в системе при наличии соответствующей лицензии.

В системе предустановлено два вида диаграмм:

• Просроченные задания;

• Текущие задания.

Для каждой диаграммы можно настроить фильтр по параметрам, нажав в нужной области на кнопку . Более подробно описание работы с фильтрами см. в разделе Фильтрация данных.

Для сброса фильтра можно подвести указатель мыши к строке фильтра и нажать на кнопку “X”: . Для обновления данных используется кнопка .

Диаграммы можно вывести на печать: открыть нужное представление с диаграммой и выбрать на левой панели системы:

- вывести на печать все диаграммы по текущим заданиям;

- вывести на печать диаграмму по просроченным заданиям или выбранную диаграмму по текущим заданиям.

Также диаграмму по текущим заданиям для более удобного просмотра можно увеличить, нажав на соответствующую кнопку на левой панели системы:

- при нажатии на кнопку в увеличенном виде отобразится та диаграмма, которая была выделена (нажать левой кнопкой мыши на нужной диаграмме);

- кнопка для возврата к отображению всех диаграмм по текущим заданиям.

Просроченные задания

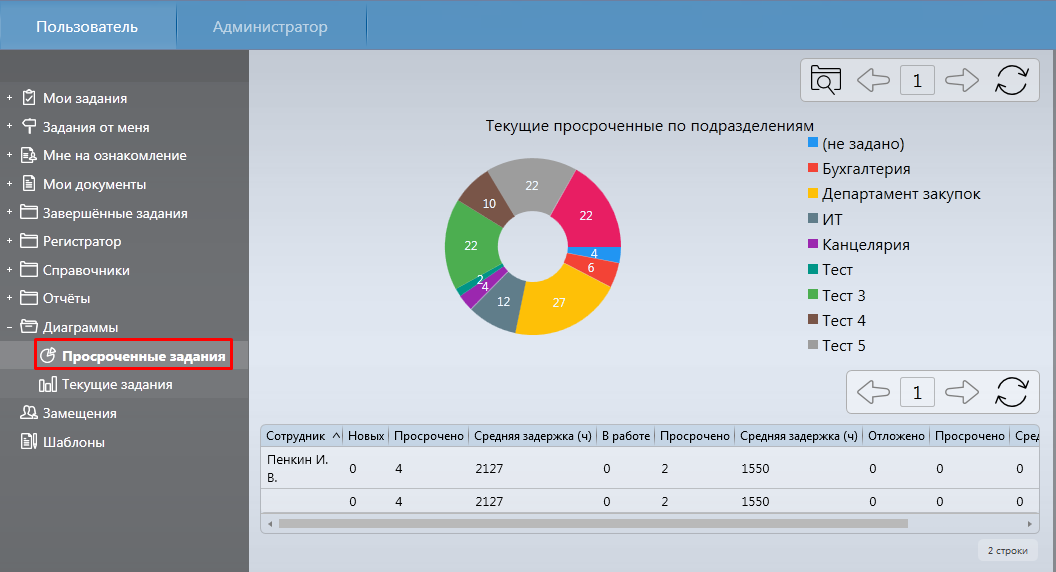

Для открытия диаграммы по просроченным заданиям необходимо перейти в представление “Диаграммы” → “Просроченные задания”.

На диаграмме разным цветом отмечены подразделения и количество просроченных заданий в подразделении. При выборе секции на диаграмме в нижней области отображается список сотрудников выбранного подразделения с указанием статистики по просроченным заданиям.

При наведении указателя мыши на секцию диаграммы высвечивается всплывающая подсказка с указанием подразделения.

Текущие задания

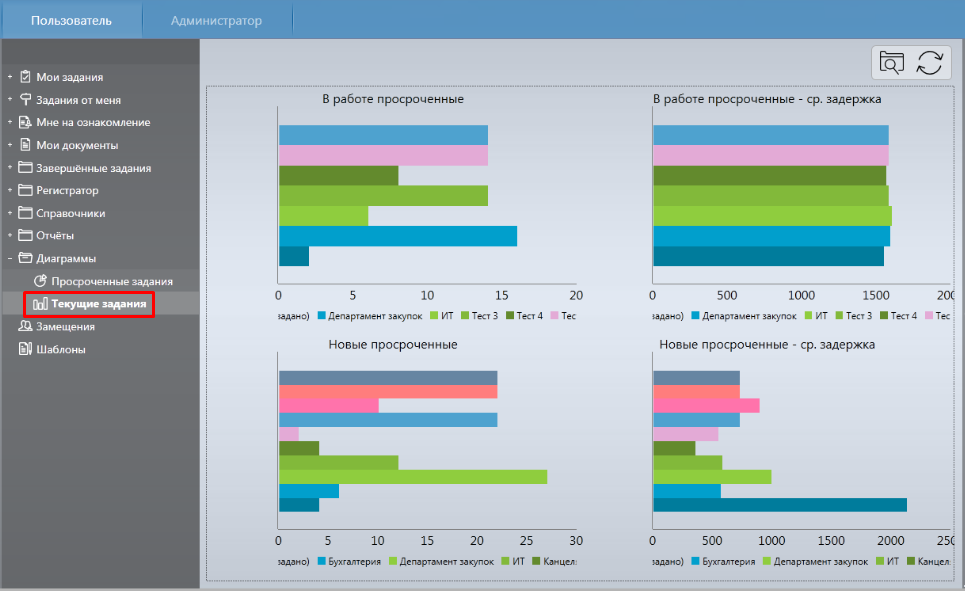

Для открытия диаграммы по текущим активным заданиям необходимо перейти в представление “Диаграммы” → “Текущие задания”.

В данном представлении отображается 6 диаграмм (при отсутствии в системе заданий в тех или иных состояниях, диаграмм в представлении может быть меньше):

• “В работе” - диаграмма по заданиям, находящимся в работе у сотрудников;

• “В работе просроченные” - диаграмма по просроченным заданиям, находящимся в работе у сотрудника;

• “В работе просроченные - ср. задержка” - диаграмма по средней задержке исполнения заданий, находящихся в работе у сотрудников;

• “Новые” - диаграмма по новым заданиям (не взятым в работу);

• “Новые просроченные” - диаграмма по просроченным заданиям, не взятым в работу;

• “Новые просроченные - ср. задержка” - диаграмма по средней задержке новых заданий, не взятых в работу.

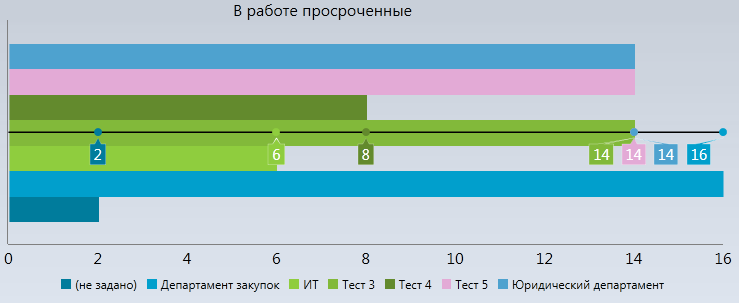

При наведении указателя мыши на диаграмму высвечивается линейка с указанием количества заданий по каждому подразделению.

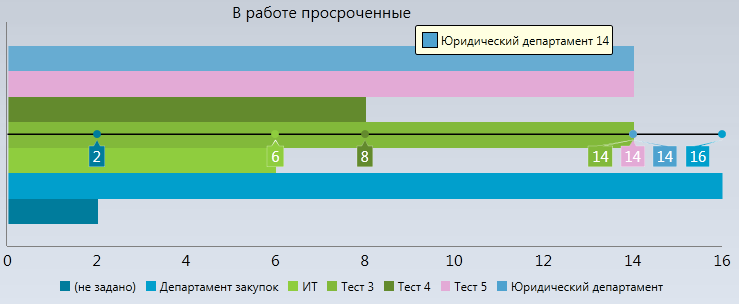

При наведении указателя мыши на любую секцию диаграммы, высвечивается всплывающая подсказка с указанием подразделения.
