Представления с карточками

В карточке документа AbDocument уже есть несколько полей, связанных со схемой данных, поэтому карточку можно начать использовать. Но созданные карточки нигде не будут отображаться, т.к. в системе не определён источник данных для этих карточек – не создано представление, которое должно быть размещено в рабочем месте.

Метаинформация представления

На вкладке Представления нужно создать представление AbDocuments следующего вида:

Код, который необходимо вставить внутри вкладки "Редактор JSON":
{
  "Alias": "AbDocuments",
  "Appearance": null,
  "Appearances": null,
  "AutoSelectFirstRow": true,
  "AutoWidthRowLimit": null,
  "Caption": "Documents",
  "CollapseGroups": false,
  "Columns": [
    {
      "Alias": "DocID",
      "Appearance": null,
      "CalendarIDColumn": null,
      "CalendarOverdueFormat": null,
      "CalendarQuantsColumn": null,
      "Caption": null,
      "Condition": null,
      "DisableGrouping": false,
      "HasTag": false,
      "Hidden": true,
      "InvisibleByDefault": false,
      "Localizable": false,
      "MaxLength": null,
      "PlannedColumn": null,
      "SortBy": null,
      "SortByFormat": null,
      "TreatValueAsUtc": false,
      "Type": "Guid Not Null"
    },
    {
      "Alias": "DocNumber",
      "Appearance": null,
      "CalendarIDColumn": null,
      "CalendarOverdueFormat": null,
      "CalendarQuantsColumn": null,
      "Caption": "Number",
      "Condition": null,
      "DisableGrouping": false,
      "HasTag": false,
      "Hidden": false,
      "InvisibleByDefault": false,
      "Localizable": false,
      "MaxLength": null,
      "PlannedColumn": null,
      "SortBy": "t.Number",
      "SortByFormat": null,
      "TreatValueAsUtc": false,
      "Type": "Int64 Not Null"
    },
    {
      "Alias": "DocSubject",
      "Appearance": null,
      "CalendarIDColumn": null,
      "CalendarOverdueFormat": null,
      "CalendarQuantsColumn": null,
      "Caption": "Subject",
      "Condition": null,
      "DisableGrouping": false,
      "HasTag": false,
      "Hidden": false,
      "InvisibleByDefault": false,
      "Localizable": false,
      "MaxLength": null,
      "PlannedColumn": null,
      "SortBy": null,
      "SortByFormat": null,
      "TreatValueAsUtc": false,
      "Type": "String(Max) Not Null"
    },
    {
      "Alias": "TypeID",
      "Appearance": null,
      "CalendarIDColumn": null,
      "CalendarOverdueFormat": null,
      "CalendarQuantsColumn": null,
      "Caption": null,
      "Condition": null,
      "DisableGrouping": false,
      "HasTag": false,
      "Hidden": true,
      "InvisibleByDefault": false,
      "Localizable": false,
      "MaxLength": null,
      "PlannedColumn": null,
      "SortBy": null,
      "SortByFormat": null,
      "TreatValueAsUtc": false,
      "Type": "Int16 Not Null"
    },
    {
      "Alias": "TypeName",
      "Appearance": null,
      "CalendarIDColumn": null,
      "CalendarOverdueFormat": null,
      "CalendarQuantsColumn": null,
      "Caption": "Type",
      "Condition": null,
      "DisableGrouping": false,
      "HasTag": false,
      "Hidden": false,
      "InvisibleByDefault": false,
      "Localizable": false,
      "MaxLength": null,
      "PlannedColumn": null,
      "SortBy": "t.TypeName",
      "SortByFormat": null,
      "TreatValueAsUtc": false,
      "Type": "String(Max) Not Null"
    },
    {
      "Alias": "PartnerID",
      "Appearance": null,
      "CalendarIDColumn": null,
      "CalendarOverdueFormat": null,
      "CalendarQuantsColumn": null,
      "Caption": null,
      "Condition": null,
      "DisableGrouping": false,
      "HasTag": false,
      "Hidden": true,
      "InvisibleByDefault": false,
      "Localizable": false,
      "MaxLength": null,
      "PlannedColumn": null,
      "SortBy": null,
      "SortByFormat": null,
      "TreatValueAsUtc": false,
      "Type": "Guid Null"
    },
    {
      "Alias": "PartnerName",
      "Appearance": null,
      "CalendarIDColumn": null,
      "CalendarOverdueFormat": null,
      "CalendarQuantsColumn": null,
      "Caption": "Partner",
      "Condition": null,
      "DisableGrouping": false,
      "HasTag": false,
      "Hidden": false,
      "InvisibleByDefault": false,
      "Localizable": false,
      "MaxLength": null,
      "PlannedColumn": null,
      "SortBy": null,
      "SortByFormat": null,
      "TreatValueAsUtc": false,
      "Type": "String(Max) Null"
    }
  ],
  "ConnectionAlias": null,
  "DefaultSortColumns": [
    {
      "Alias": "DocNumber",
      "SortDirection": "Descending"
    }
  ],
  "EnableAutoWidth": false,
  "ExportDataPageLimit": null,
  "Extensions": null,
  "FormatVersion::int": 3,
  "GroupingColumn": null,
  "MultiSelect": false,
  "Overrides": null,
  "PageLimit": null,
  "Paging": "No",
  "Parameters": [
    {
      "Alias": "Number",
      "AllowedOperands": null,
      "AutoCompleteInfo": null,
      "AutoCompleteMapping": null,
      "Caption": "Number",
      "Condition": null,
      "DateTimeType": null,
      "DisallowedOperands": null,
      "DropDownInfo": null,
      "EmptyStringIsNotNull": false,
      "Hidden": false,
      "HideAutoCompleteButton": false,
      "IgnoreCase": true,
      "Multiple": true,
      "RefSection": null,
      "TreatValueAsUtc": false,
      "Type": "Int64 Not Null"
    },
    {
      "Alias": "Subject",
      "AllowedOperands": null,
      "AutoCompleteInfo": null,
      "AutoCompleteMapping": null,
      "Caption": "Subject",
      "Condition": null,
      "DateTimeType": null,
      "DisallowedOperands": null,
      "DropDownInfo": null,
      "EmptyStringIsNotNull": false,
      "Hidden": false,
      "HideAutoCompleteButton": false,
      "IgnoreCase": true,
      "Multiple": true,
      "RefSection": null,
      "TreatValueAsUtc": false,
      "Type": "String(Max) Not Null"
    },
    {
      "Alias": "Type",
      "AllowedOperands": null,
      "AutoCompleteInfo": {
        "ParamAlias": "Name",
        "PopupColumns": [
          {
            "::single_type": "int"
          },
          1
        ],
        "RefPrefix": "Type",
        "ViewAlias": "AbDocumentTypes"
      },
      "AutoCompleteMapping": null,
      "Caption": "Type",
      "Condition": null,
      "DateTimeType": null,
      "DisallowedOperands": null,
      "DropDownInfo": {
        "PopupColumns": [
          {
            "::single_type": "int"
          },
          1
        ],
        "RefPrefix": null,
        "ViewAlias": "AbDocumentTypes"
      },
      "EmptyStringIsNotNull": false,
      "Hidden": false,
      "HideAutoCompleteButton": false,
      "IgnoreCase": true,
      "Multiple": true,
      "RefSection": [
        {
          "::single_type": "str"
        },
        "AbDocumentTypes"
      ],
      "TreatValueAsUtc": false,
      "Type": "Int16 Not Null"
    },
    {
      "Alias": "Partner",
      "AllowedOperands": null,
      "AutoCompleteInfo": {
        "ParamAlias": "Name",
        "PopupColumns": [
          {
            "::single_type": "int"
          },
          1
        ],
        "RefPrefix": "Partner",
        "ViewAlias": "Partners"
      },
      "AutoCompleteMapping": null,
      "Caption": "Partner",
      "Condition": null,
      "DateTimeType": null,
      "DisallowedOperands": null,
      "DropDownInfo": null,
      "EmptyStringIsNotNull": false,
      "Hidden": false,
      "HideAutoCompleteButton": false,
      "IgnoreCase": true,
      "Multiple": true,
      "RefSection": [
        {
          "::single_type": "str"
        },
        "Partners"
      ],
      "TreatValueAsUtc": false,
      "Type": "Guid Null"
    },
    {
      "Alias": "PartnerName",
      "AllowedOperands": null,
      "AutoCompleteInfo": null,
      "AutoCompleteMapping": null,
      "Caption": "Partner name",
      "Condition": null,
      "DateTimeType": null,
      "DisallowedOperands": null,
      "DropDownInfo": null,
      "EmptyStringIsNotNull": false,
      "Hidden": false,
      "HideAutoCompleteButton": false,
      "IgnoreCase": true,
      "Multiple": true,
      "RefSection": null,
      "TreatValueAsUtc": false,
      "Type": "String(255) Null"
    }
  ],
  "QuickSearchParam": null,
  "References": [
    {
      "CardType": null,
      "CardTypeColumn": null,
      "ColPrefix": "Doc",
      "Condition": null,
      "DisplayValueColumn": "DocNumber",
      "IsCard": true,
      "OpenOnDoubleClick": true,
      "RefSection": [
        {
          "::single_type": "str"
        },
        "AbDocuments"
      ]
    },
    {
      "CardType": null,
      "CardTypeColumn": null,
      "ColPrefix": "Type",
      "Condition": null,
      "DisplayValueColumn": "TypeName",
      "IsCard": false,
      "OpenOnDoubleClick": false,
      "RefSection": [
        {
          "::single_type": "str"
        },
        "AbDocumentTypes"
      ]
    },
    {
      "CardType": null,
      "CardTypeColumn": null,
      "ColPrefix": "Partner",
      "Condition": null,
      "DisplayValueColumn": "PartnerName",
      "IsCard": true,
      "OpenOnDoubleClick": false,
      "RefSection": [
        {
          "::single_type": "str"
        },
        "Partners"
      ]
    }
  ],
  "RowCountSubset": null,
  "RowCounterVisible": false,
  "SelectionMode": "Row",
  "Subsets": null,
  "TagsPosition": "None",
  "TreatAsSingleQuery": false,
  "TreeGroup": null,
  "TreeGroupDisplayValue": null,
  "TreeGroupId": null,
  "TreeGroupParentId": null,
  "TreeId": null,
  "TreeParentId": null
}

В метаинформации выше указано следующее:

  • Через DefaultSortColumns представление сортируется по умолчанию по колонке DocNumber (номер документа) по убыванию номеров.

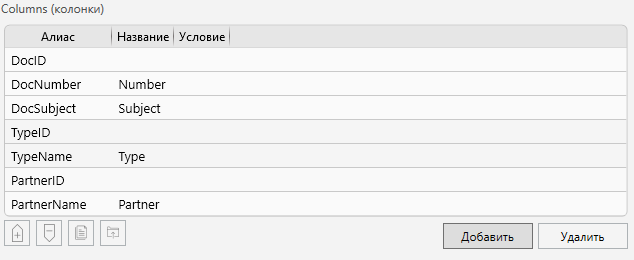

  • Для каждой отображаемой или скрываемой колонки добавляется запись в Columns. Если её не добавить, и колонка будет возвращаться в запросе SELECT, то она отображается с возвращаемым в запросе именем. Например, колонка Partner была бы отображена как PartnerName, а колонка PartnerID не была бы скрыта. Также в Columns задаются сортировки SortBy для тех колонок, для которых сортировки актуальны (они требуют наличия индекса в БД для быстрого отображения при наличии большого количества строк в таблице AbDocuments).

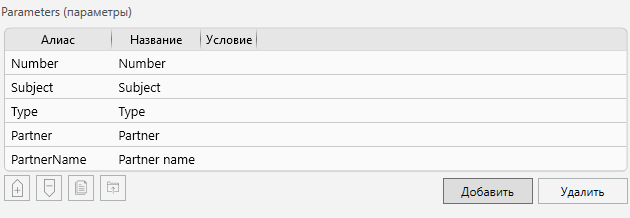

  • Parameters позволяет задать параметры фильтрации. Они могут быть как числовые Type: bigint, так и строковые Type: nvarchar. В значении Type указывается тип SQL без размерности, т.е. nvarchar, а не nvarchar(128). Соответственно можно использовать параметры для указания даты Type: date или даты и времени Type: datetime, а также других типов SQL.

  • В Parameters можно добавлять параметры фильтрации в виде полей с автодополнением по аналогии со ссылочными контролами в карточке. Это сделано для параметра с алиасом Type, который можно как вводить с клавиатуры с автодополнением AutoCompleteInfo, так и выбирать через выпадающий список по кнопке со стрелкой вниз DropDownInfo. Поскольку такой параметр выбирает идентификатор типа документа, то в свойстве Type указывается int.

    • В AutoCompleteInfo указывается:

      • Алиас представления с типами документов View: AbDocumentTypes, и ещё параметр этого представления, в который передаётся текст, который начал вводить пользователь и который надо дополнить ParamAlias: Name.

      • PopupColumns перечисляет разделённые пробелами индексы колонок из представления AbDocumentTypes, которые должны отображаться в выпадающем списке при автодополнении. Представление возвращает колонки TypeID и TypeName, а вывести надо колонку TypeName с именем типа документа, поэтому нужно указать колонку с индексом 1 (индекс отсчитывается от нуля).

      • Колонка результата запроса представления RefPrefix: Type, идентификатор из которой будет передан в параметр с алиасом Type представления AbDocuments.

      • RefSection определяет имя секции, на которую ссылается вводимое значение. Это свойство требуется для работы кнопки с троеточием (которая работает так же, как и в ссылочном контроле карточки).

    • DropDownInfo нужен только для небольших справочников, чтобы вывести все их значения через выпадающий список. В свойстве View также указывается алиас представления, которое будет выполнено для формирования выпадающего списка (никаких параметров в него не передаётся), а в свойстве PopupColumns перечисляются индексы колонок представления AbDocumentTypes, и это снова колонка TypeName(индекс 1).

  • Параметр с алиасом Partner обращается к стандартному справочнику контрагентов из типового решения, данные которого предоставляет представление Partners (можно открыть его в редакторе представлений и изучить параметры). Здесь не используется dropdown, т.к. представление может возвращать тысячи контрагентов, которые не получится вывести через выпадающий список.

  • Параметр с алиасом PartnerName позволяет искать не по конкретному контрагенту, выбранному из справочника (т.е. не по идентификатору), а по имени контрагента. Таким образом, например, можно найти все документы, которые ссылаются на контрагента с именем, содержащим какую-то подстроку.

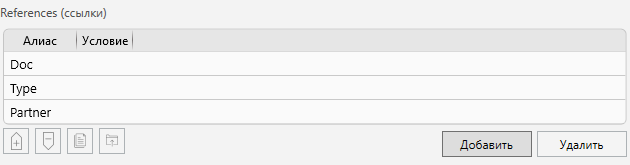

  • Reference с префиксом Doc (колонки DocID, DocNumber, DocSubject) предоставляет ссылку на документ, которую можно использовать, например, чтобы исходящий документ ссылался на входящий документ (для этого в карточке документа потребуется сделать ссылку на документ, т.е. на ту же секцию AbDocuments).

  • Reference с префиксом Type (TypeID и TypeName) предоставляет ссылку на тип документа, который в нём указан.

  • Reference с префиксом Partner ссылается на того контрагента, на которого ссылается документ (поскольку каждая строка представления описывает один документ, то каждая строка может ссылаться на контрагента, если он указан в документе). Когда представление AbDocuments будет добавлено в рабочее место, то любой пользователь, у которого есть доступ к представлению AbDocuments и к рабочему месту Documents, сможет выбрать контрагента по кнопке с троеточием не только из стандартного справочника с контрагентами (в рабочем месте Пользователь), но и из AbDocuments (если это не работает из TessaAdmin, то изменения были внесены недавно, и надо перезапустить TessaAdmin).

Шаблонизируемый запрос представления

Запрос для создаваемого представления будет выглядеть таким образом:

select
    t.ID as DocID,
    t.Number as DocNumber,
    t.Subject as DocSubject,
    t.TypeID,
    t.TypeName,
    t.PartnerID,
    t.PartnerName
from AbDocuments t with(nolock)
    where 1 = 1
        #param(Number, t.Number)
        #param(Subject, t.Subject)
        #param(Type, t.TypeID)
        #param(Partner, t.PartnerID)
        #param(PartnerName, t.PartnerName)
order by #order_by

Note

Для группировки данных в представлении можно использовать сабсеты, их настройка описана в этом разделе.

Система скрывает из этого результата колонки с идентификаторами (у которых задано Hidden: true), и представляет результат пользователю в виде таблицы. Его можно увидеть, если перейти во вкладку Просмотр.

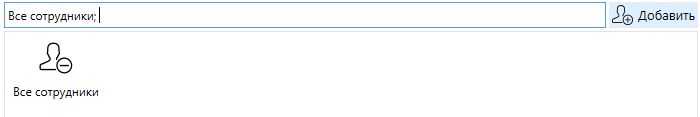

Чтобы все сотрудники получили доступ к представлению, нужно указать роль Все сотрудники, нажав кнопку Роли в правом верхнем углу окна.

Настройка узла рабочего места

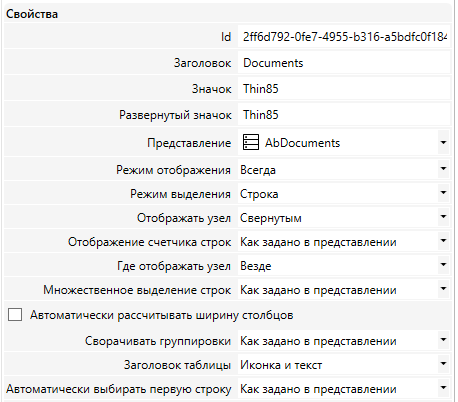

Чтобы добавить представление на рабочее место, нужно выбрать вкладку Рабочие места в левой панели навигации, а затем выбрать узел рабочего места Documents и нажать кнопку Создать -> Представление на панели инструментов сверху. В поле Свойства нужно ввести алиас созданного представления AbDocuments, Режим отображения - Всегда, чтобы узел был доступен как в главном окне системы, так и при выборе ссылок через кнопку с троеточием.

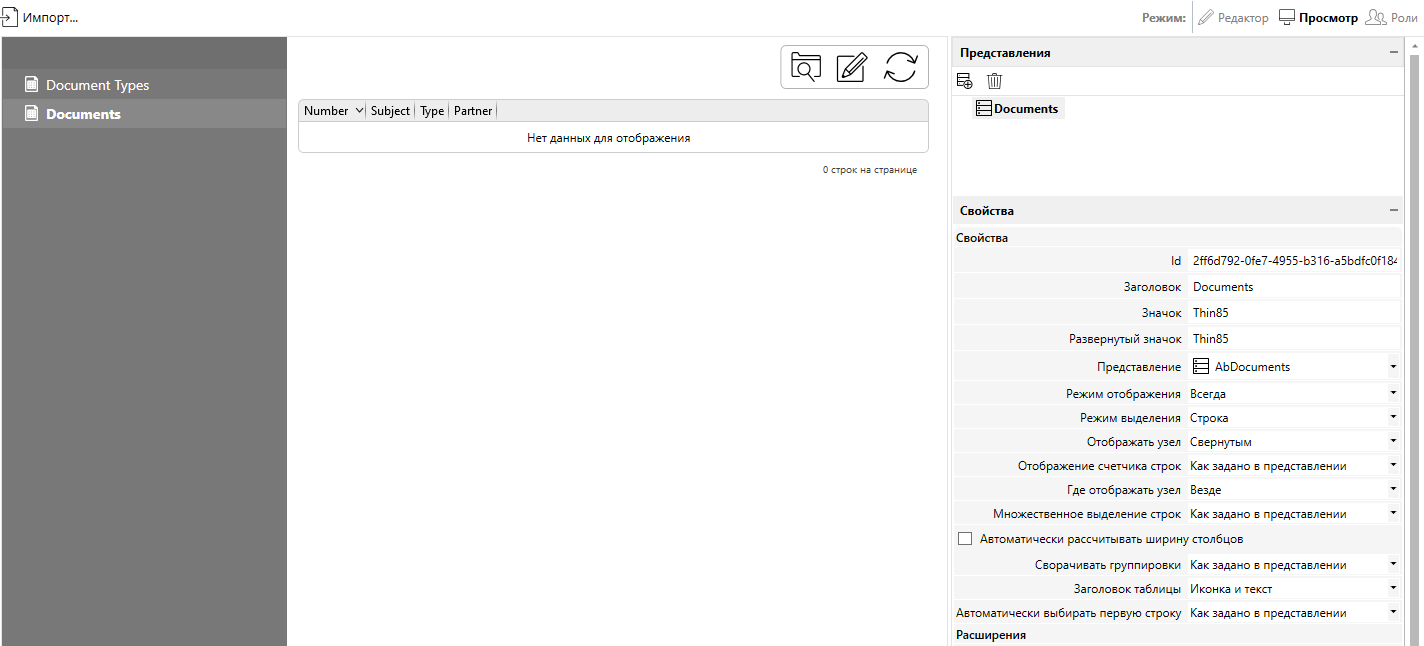

После этого необходимо перетащить представление Documents из списка справа сверху в область размещения узла слева. Проверить результат можно в режиме предпросмотра, нажав кнопку Просмотр в правой верхней части окна. Если в области просмотра отображаются колонки представления, значит представление настроено верно.

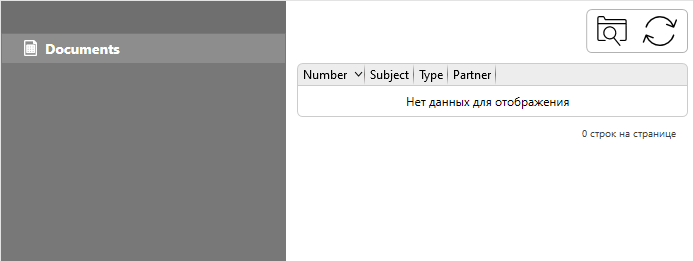

Итак, представление добавлено в рабочее место, из которого пользователь сможет увидеть его в TESSA.
