Раздел “Схема”¶

Раздел предназначен для просмотра и редактирования схемы данных.

Warning

Перед внесением каких-либо изменений в схему сделайте резервную копию базы данных, а также убедитесь, что пользователи сейчас не работают с системой.

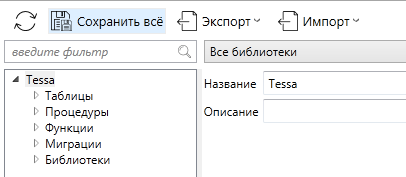

Схема данных представлена в виде дерева.

В отдельных ветвях содержатся пользовательские Таблицы, Процедуры, Функции, Миграции и Библиотеки.

Каждая из этих ветвей содержит объекты соответствующего типа (таблицы/ процедуры/ функции/ миграции/ библиотеки), разделенные на группы (группа задается в свойстве “Группа” самого объекта).

Изначально объект не входит ни в одну группу.

Действия, доступные через контекстное меню (вызывается щелчком правой кнопкой мыши по элементу дерева):

Действие	Команда в контекстном меню
Добавить колонку в выделенную таблицу	Добавить физическую колонку
Добавить ссылочную колонку	Добавить комплексную колонку
Добавить первичный ключ	Добавить первичный ключ
Добавить уникальный ключ	Добавить уникальный ключ
Добавить индекс	Добавить индекс
Добавить таблицу	Добавить таблицу
Добавить миграцию	Добавить миграцию
Добавить хранимую процедуру	Добавить хранимую процедуру
Добавить функцию	Добавить функцию
Удалить выделенный объект	Удалить
Сохранить изменения в схеме данных	Сочетание клавиш Ctrl+S

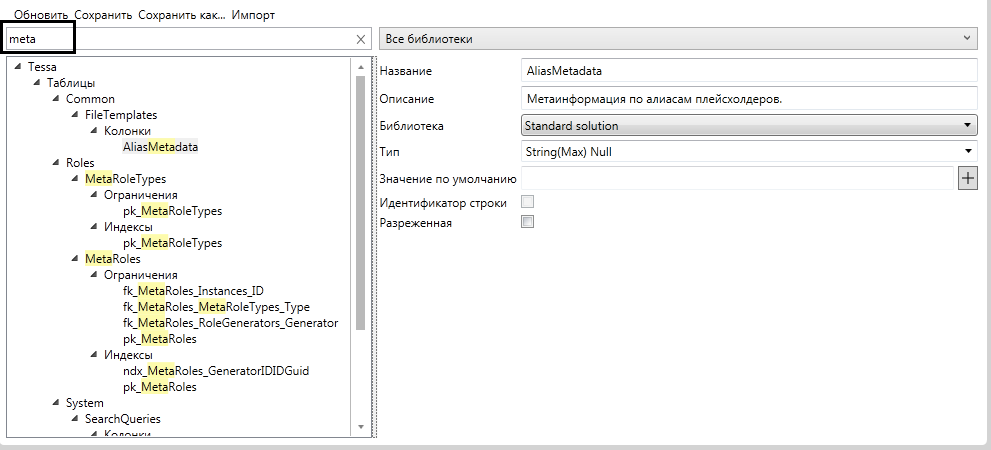

Поиск какого-либо объекта можно выполнить, введя часть названия в поисковое поле:

Импорт схемы данных/библиотеки из файла¶

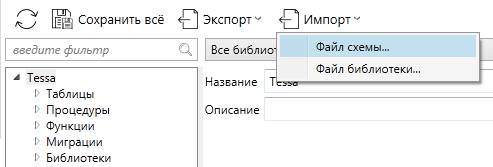

Для того, чтобы импортировать (“накатить”) новую схему данных из файлов, нажмите кнопку Импорт - Файл схемы…

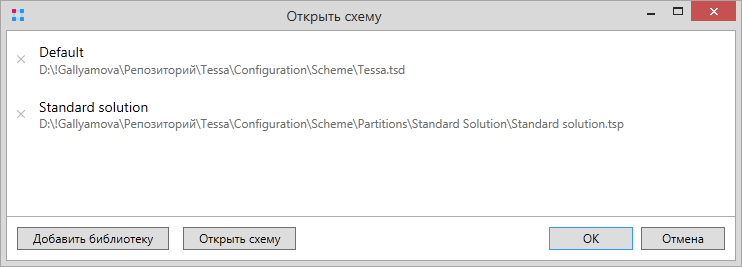

Появится диалог выбора основного файла структуры БД. Такой файл имеет расширение *.tsd и обычно называется tessa.tsd. Выбираем файл, откроется окно с информацией по связанным со схемой библиотекам:

Нажав на Х слева от названия библиотеки её можно исключить из импортируемой схемы. Для подключения дополнительной библиотеки надо нажать на соответствующую кнопку и в файловой системе выбрать файл библиотеки, имеющий расширение *.tsp.

После нажатия на кнопку ОК система определит, есть ли в новой схеме БД и текущей отличия и покажет диалог со списком отличий.

Нажмите кнопку “Сохранить”. Система начнет применять изменения одно за другим. Применяемое изменение подсвечивается желтым. Успешно примененное изменение подсвечивается зеленым цветом. Дождитесь выполнения всех шагов и нажмите кнопку “Закрыть”.

Note

Если при обновлении произошла ошибка, то применение изменений останавливается, и ошибочный шаг подсвечивается красным. Двойной клик по этому шагу покажет диалог с детальным описанием ошибки.

Если требуется к текущей схеме данных импортировать библиотеку, нажмите кнопку Импорт - Файл библиотеки… Появится диалог выбора файла библиотеки *.tsp. Выберите нужный файл и далее система выдаст список изменений, которые будут внесены в схему данных, для подтверждения сохранения нажать “Сохранить”.

Сохранение схемы данных¶

После внесения каких-либо изменений для сохранения схемы непосредственно в базу данных необходимо нажать на Сохранить всё:

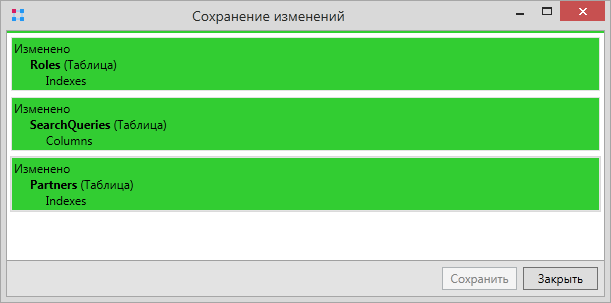

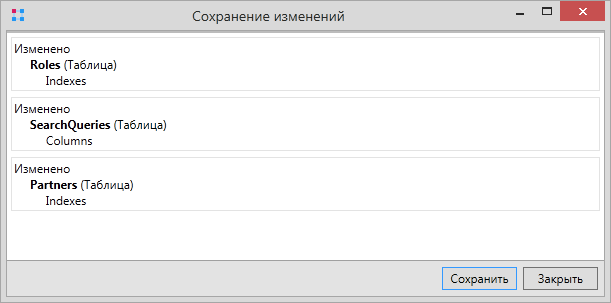

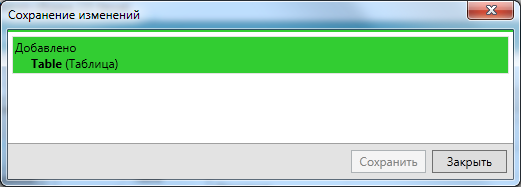

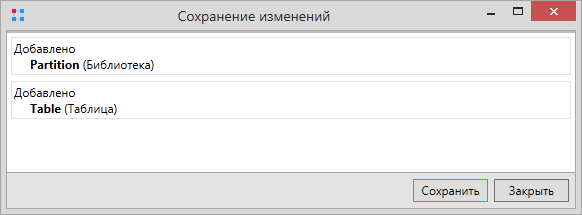

В появившемся диалоговом окне будет отображен список изменений, для сохранения нажмите “Сохранить”:

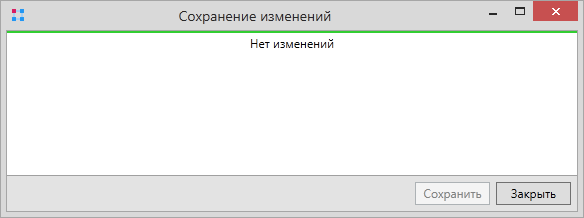

В случае, если изменений в схеме данных не будет найдено, в диалоговом окне будет выведено соответствующее сообщение:

Создание таблиц¶

Для создания таблицы вызовите контекстное меню (щелкнув правой кнопкой мыши по узлу Таблицы) и выберите пункт “Добавить таблицу”:

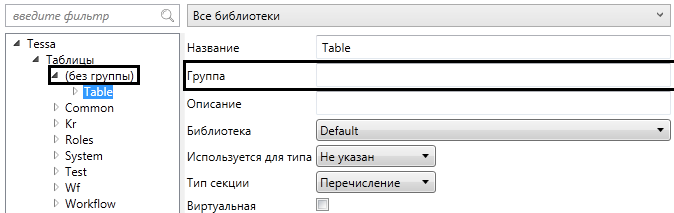

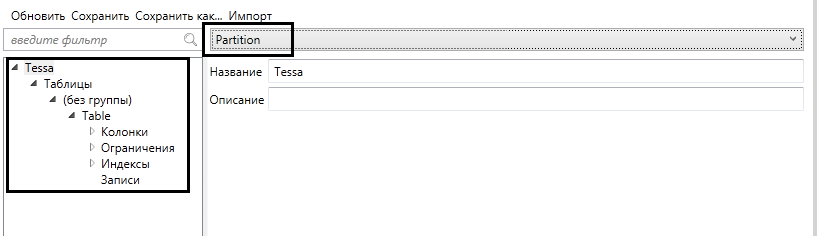

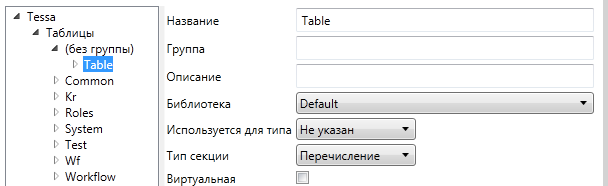

Найдите новую таблицу. Она создалась с именем Table в разделе (без группы):

Задайте параметры таблицы:

Название – название таблицы (название таблицы используется при создании карточек и представлений, поэтому нежелательно его будет изменять в дальнейшем);
Группа – группа таблицы нужна для удобства работы со схемой данных (таблица будет отображаться в другой группе сразу после изменения поля);
Описание – описание таблицы;

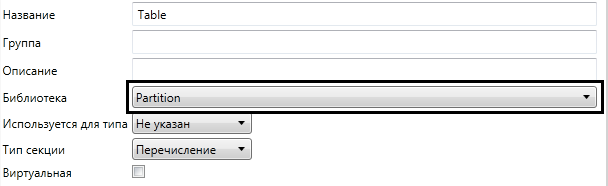

Библиотека - библиотека, в которой будет храниться данная таблица, по умолчанию - Default;
Используется для типа - тип объекта, с которым ассоциированы данные в создаваемой таблице. Указывается в зависимости от типа объекта системы, для которого предназначена таблица
- Не указан – тип не определён;
- Карточки;
- Задания;
- Файлы;
Тип секции – тип данных, хранимых в таблице
- Перечисление;
- Строковая – одиночные записи. На один объект (карточка, задание и т.п.) одна запись в таблице;
- Коллекционная – коллекционные записи. На один объект может приходиться несколько записей в таблице;
- Иерархическая – иерархические записи. Тоже самое, что и коллекционные, но с поддержкой иерархии записей;
Виртуальная – является ли таблица виртуальной. Виртуальная таблица описана в схеме данных, но физически отсутствует в базе данных.

Important

Для упрощения процесса обновления на новые версии платформы крайне желательно все объекты схемы данных (такие как таблицы, колонки и т.п.), добавляемые и изменяемые в рамках проектного решения, сохранять в отдельной библиотеке. Подробнее библиотеки рассмотрены в разделе Создание библиотек.

Добавьте в таблицу необходимые колонки, ключи и индексы. Для этого вызовите контекстное меню (кликнув по таблице правой кнопкой мыши) и выберите нужный пункт, либо используйте горячие клавиши (см. выше).

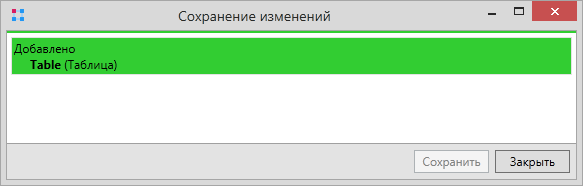

После того, как настройка таблицы будет завершена, необходимо её сохранить. Для сохранения нажмите [Ctrl]+[S], затем в появившемся диалоговом окне со списком изменений нажмите “Сохранить”:

Создание колонок¶

Колонки используются для задания значений атрибутов схемы и представлены в таблицах как столбцы. Создать колонку можно двух типов: физическую и комплексную.

Физическая колонка хранит значения, такие как номера или строки, в то время как комплексная колонка ссылается на значения и колонки других таблиц, может содержать произвольный тип и необходима для поддержания ссылочной целостности базы данных.

При создании физических и комплексных колонок следует внимательно следить за типом значений, которые будут храниться в них. Так, тип целочисленных значений Int16, в отличие от Int32, требует меньше памяти для хранения, однако в нем нельзя хранить слишком большие числа.

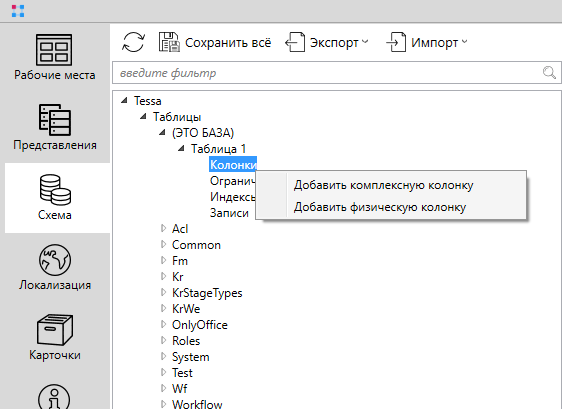

Добавление колонки осуществляется при помощи контекстного меню:

Таблица с доступными типами данных для колонок схемы¶

Название	Описание и параметр (в скобках)	Типы в SQL и .NET	Тип в карточках	Контролы в карточках
AnsiString	Строка, закодированная в текущей кодовой странице для базы данных MSSQL, для Postgres используется кодировка UTF-8 аналогично типу `String`. (Max) - строка неограниченной длины (до 2 Гб текста)	MSSQL: varchar Postgres: text .NET: string	string	Нумератор Строка Текст Текст с форматированием
String	Строка, закодированная в UTF-8. В контролах можно использовать символы Unicode: иероглифы, иностранные буквы, финансовые и математические обозначения и т.д. (Max) - строка неограниченной длины (до 2 Гб текста)	MSSQL: nvarchar Postgres: text .NET: string	string	Нумератор Строка Текст Текст с форматированием
Int16	Целочисленный тип данных. Размер - 16 бит. Этого достаточно для хранения значений не больше 32 767	MSSQL: smallint Postgres: smallint .NET: short	int	Выбор цвета Строка Целое число
Int32	Целочисленный тип данных. Размер - 32 бита. Этого достаточно для хранения значений не больше 2 147 483 647	MSSQL: int Postgres: integer .NET: int	int	Выбор цвета Нумератор Строка Целое число
Int64	Целочисленный тип данных. Размер - 64 бита. Подходит для хранения значений, которые выходят за диапазоны типов `int16` и `int32`	MSSQL: bigint Postgres: bigint .NET: long	int	Нумератор Строка Целое число
Double	Вещественный тип данных, число с плавающей запятой размером 8 байт	MSSQL: real Postgres: double precision .NET: double	double	Вещественное число Строка
Currency	64-битные целые числа, масштабированные в 10 000 раз для представления числа с фиксированным десятичным разделителем (15 цифр слева от него и 4 цифры справа)	MSSQL: money Postgres: money .NET: decimal	decimal	Десятичное число Строка
Decimal	Содержит 128-разрядные (16-байтные) значения со знаком, представляющие 12-байтные целые числа с переменной степенью, кратной 10. Коэффициент масштабирования определяет количество цифр справа от десятичной запятой. Он находится в диапазоне от 0 до 28. (0..29, 0..28) - первое число означает число знаков до запятой, второе - после. Сумма значений в скобках не должна превышать 29	MSSQL: decimal Postgres: decimal .NET: decimal	decimal	Десятичное число Строка
Time	Формат времени без даты, занимает от 3 до 5 байт памяти, точность определяется пользователем	MSSQL: time Postgres: time without timezone .NET: time	time	Дата и время Строка
Date	Формат даты без времени, занимает 3 байта и предназначен для хранения даты диапазоном от 01.01.0001 до 31.12.9999	MSSQL: date Postgres: date .NET: short	date	Дата и время Строка
Datetime	Стандартный тип данных для хранения даты и времени. Занимает в памяти 8 бит: 4 для хранения даты и 4 - для хранения времени	MSSQL: datetime Postgres: timestamp without timezone .NET: DateTime	datetime	Дата и время Строка
Datetime 2	Формат времени-даты, представленный SQL Server 2008. В отличие от `datetime`, часть с датой представляют три последних бита	MSSQL: datetime2 Postgres: timestamp without timezone .NET: DateTime2	datetime	Дата и время Строка
DatetimeOffset	Тип данных, который, помимо даты и времени, хранит также информацию о смещении, по которому было установлено текущее время	MSSQL: datetimeoffset Postgres: timestamp with timezone .NET: DateTimeOffset	datetimeoffset	Дата и время Строка
Boolean	Логический тип данных	MSSQL: bit Postgres: boolean .NET: bool	bool	Флажок Строка
Binary	Бинарные данные. (Max) - строка неограниченной длины. Вместо Max можно указать максимальную длину строки от 1 до 8000	MSSQL: varbinary Postgres: bytea .NET: byte[]	binary	Строка
Guid	Тип, предназначенный для хранения уникальных идентификаторов `UUID/Guid`	MSSQL: uniqueidentifier Postgres: uuid .NET: Guid	guid	Строка
Xml	Содержит код в xml-разметке	MSSQL: xml Postgres: xml .NET: sqlxml	xml	Нумератор Строка Текст Текст с форматированием
Json	Содержит точную копию введённых JSON-данных с сохранением форматирования	MSSQL: nvarchar(max) Postgres: json .NET: string	json	Нумератор Строка Текст Текст с форматированием
BinaryJson	Содержит JSON-данные, хранящиеся в бинарном виде, без сохранения форматирования. Поддерживает индексацию	MSSQL: nvarchar(max) Postgres: jsonb .NET: string	binaryjson	Нумератор Строка Текст Текст с форматированием
Reference	Тип, доcтупный только комплексным колонкам	Сохраняются типы колонок таблицы, на которую ссылается	reference	Ссылка

При использовании типов данных следует учесть следующие моменты:

Не используйте типы Byte и SByte, в Postgres есть двухбайтовый аналог int2, который будет использоваться, что приведёт к разному поведению при загрузке типов из базы в серверном коде (тип данных short или byte).
Не используйте беззнаковые типы UInt16, UInt32, UInt64, поскольку в Postgres вместо них будут использоваться знаковые.
Не используйте Single, поскольку это число с плавающей запятой и низкой точностью, что приводит к потерям точности при операциях со значением, при этом размер поля в байтах незначительно ниже, чем Double.
Используйте Decimal вместо Double для хранения денежных сумм, поскольку эти типы не имеют потерь точности при операциях. Например, тип Decimal(18,2) является достаточным для надёжного хранения любых сумм в большинстве случаев.
Тип данных Currency соответствует типу money в MSSQL и в PostgreSQL, причём для каждой СУБД максимальные значения и точность отличаются. Используйте Decimal, чтобы однозначно указать эти параметры.

Пример создания таблицы для хранения значений перечисления¶

Данная таблица нужна для хранения списка записей, из которых потом в поле карточки пользователь сможет выбрать какую-либо одну.

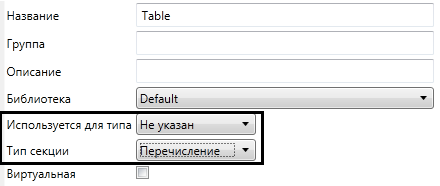

Шаг 1: Создайте таблицу с Используется для типа - Не указан и Тип секции - Перечисление:

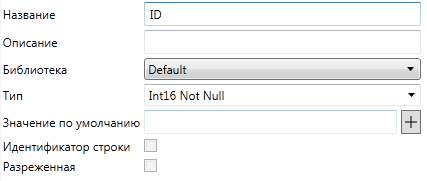

Шаг 2: Добавьте в таблицу колонку с первичным ключом (ID), колонку с названием элементов перечисления и другие необходимые поля:

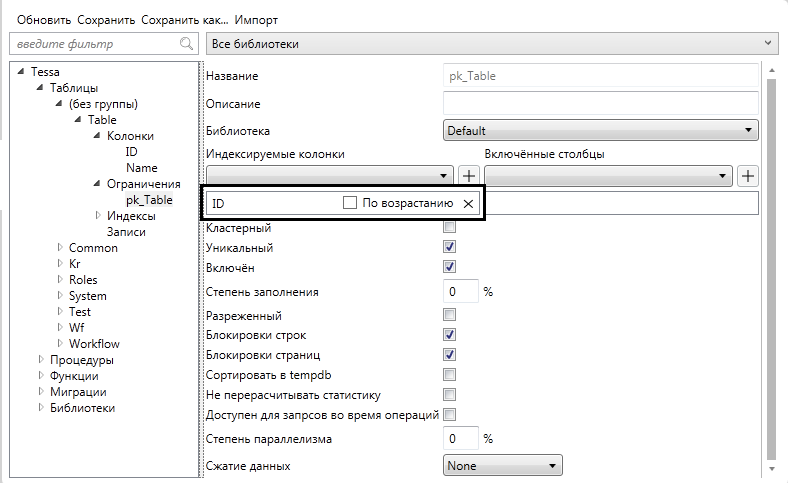

Шаг 3: Добавьте в таблицу первичный ключ (в данном примере ключевое поле – ID):

Чтобы задать ключевое поле, в разделе Индексируемые колонки из выпадающего списка выберите нужное поле и далее нажмите на кнопку +.

Шаг 4: Сохраните созданную таблицу с помощью сочетания клавиш [Ctrl]+[S]:

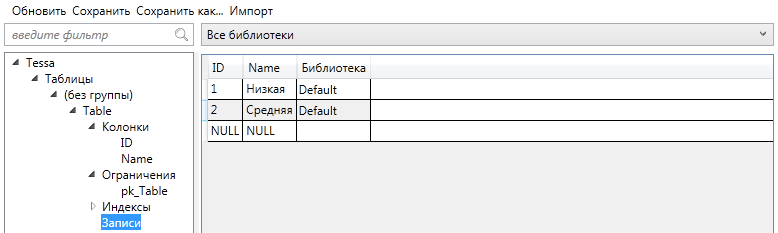

Шаг 5: Заполните значения перечисления в разделе “Записи”:

Добавление записи: заполните поочерёдно пустые поля (необходимо выделить поле левой кнопкой мыши и ввести значение) и нажмите [Enter].

Удаление записи: выделите строку (щелчком левой кнопки мыши по полю записи) и нажмите [Delete].

Шаг 6: Сохраните добавленные записи с помощью сочетания клавиш [Ctrl]+[S]:

Пример создания поля со ссылкой на поле другой таблицы¶

Данный тип поля позволит хранить в таблице ссылку на другую таблицу (справочник, перечисление, список объектов, и др.).

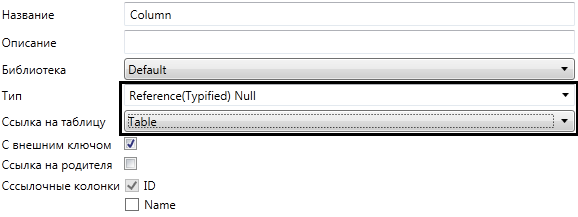

Добавьте новую комплексную колонку в таблицу, задайте для нее Тип - Reference(Typified).

Из выпадающего списка выберите таблицу (“Ссылка на таблицу”), на которую должно ссылаться поле.

Сохраните изменения с помощью сочетания клавиш [Ctrl]+[S].

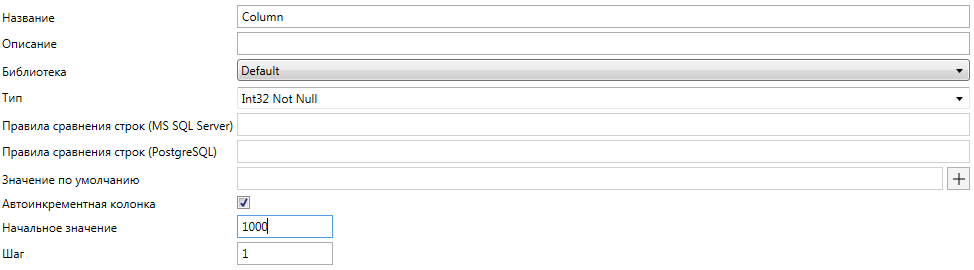

Пример создания автоинкрементной колонки¶

Данная настройка позволяет создавать автоинкрементные колонки, значения для которых определяются СУБД автоматически. Для них возможно задать начальное значение и шаг, с которым выделяются следующие значения. Если в настройках колонки эти значения не заданы, то используются значения по умолчанию (1 для начального значения и 1 для шага). Отрицательные значения шага позволяют сделать убывающий список.

Для создания автоинкрементной колонки для таблицы должны быть выполнены следующие условия:

Колонка должна иметь целочисленный тип;
Тип колонки должен быть Not Null;
У колонки не должно быть задано значение по умолчанию;
Таблица не должна иметь “Записей” в схеме данных;

Important

Для СУБД MSSQL для одной таблицы может быть создана только одна автоинкрементная колонка.

При указании настройки “Автоинкрементная колонка” или изменении ее настроек для созданной колонки с таблицей, в которой есть данные, следует учитывать, что поведение будет различно для разных СУБД:

MSSQL: все данные колонки затрутся и заполнятся новыми, в соответствии с настройками автоинкремента;
Postgres: данные колонки сохранятся, однако взятие следующего значения будет производиться с начала (начальное значение);

Important

В случае, если данная колонка использовалась как первичный ключ или по ней настроен уникальный индекс, изменение/установка автоинкремента для колонки может привести к ошибкам при добавлении значений в данную строку.

Процедуры¶

Хранимые процедуры, которые могут быть заданы в схеме для последующего использования. По сути, это обычные хранимые процедуры в БД со всеми вытекающими отличиями от функций.

Редактор функции

Редактор хранимых процедур имеет следующие настройки:

Название - название процедуры. Должно быть уникальным и совпадать с названием, указанным в запросе (см. ниже). При изменении названия в запросе, это поле автоматически заменит своё значение;
Группа – группа нужна для удобства работы со схемой данных (процедура будет отображаться в другой группе сразу после изменения поля);
Описание – описание предназначения процедуры;
Библиотека - библиотека, в которой будет храниться данная процедура, по умолчанию - Default;
Выполнять до модификации таблиц - по умолчанию запросы на создание процедур выполняются после импорта таблиц, если нужно выполнить запрос для конкретной процедуры до импорта таблиц, необходимо установить данный флаг;
Порядок выполнения - число, которое является сквозным для процедур, функций и миграций. Если для прочих объектов установлен порядок = 0, то создание процедуры с порядком = -1 будет выполяться перед ними, но после импорта таблиц (если не установлен соответсвующий флаг). Если порядок = 1, создание процедуры произойдёт гарантированно после объектов с более низким порядком. Создание процедур с одинаковым порядком выполняется в неопределённом порядке;
СУБД - селектор, который определяет редактор запроса для какой СУБД отображается в данный момент;
Редактор запроса - позволяет описать запрос для создания процедуры на MS SQL или Postgres, в зависимости от того, какая СУБД выбрана в селекторе СУБД в данный момент.

Функции¶

SQL функции, которые могут быть заданы в схеме для последующего использования в решении.

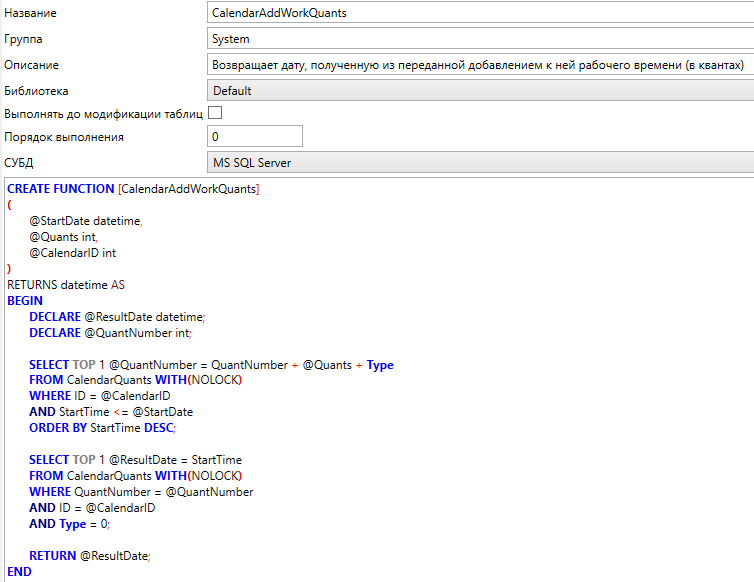

Редактор функции

Функции так же, как и хранимые процедуры, имеют абсолютно аналогичные настройки в схеме.

Название - название функции. Должно быть уникальным и совпадать с названием, указанным в запросе (см. ниже). При изменении названия в запросе, это поле автоматически заменит своё значение;
Группа – группа нужна для удобства работы со схемой данных (функция будет отображаться в другой группе сразу после изменения поля);
Описание – описание предназначения функции;
Библиотека - библиотека, в которой будет храниться данная функция, по умолчанию - Default;
Выполнять до модификации таблиц - по умолчанию запросы на создание функций выполняются после импорта таблиц, если нужно выполнить запрос для конкретной функции до импорта таблиц, необходимо установить данный флаг;
Порядок выполнения - число, которое является сквозным для процедур, функций и миграций. Если для прочих объектов установлен порядок = 0, то функция с порядком = -1 будет выполяться перед ними, но после импорта таблиц (если не установлен соответсвующий флаг). Если порядок = 1, создание функции произойдёт гарантированно после объектов с более низким порядком. Создание функций с одинаковым порядком выполняется в неопределённом порядке;
СУБД - селектор, который определяет редактор запроса для какой СУБД отображается в данный момент;
Редактор запроса - позволяет описать запрос для создания функции на MS SQL или Postgres, в зависимости от того, какая СУБД выбрана в селекторе СУБД в данный момент.

Миграции¶

Миграции это SQL-скрипты, которые выполняются при импорте схемы один раз, а также повторно при каждом импорте, при котором SQL-текст миграции как-либо менялся.

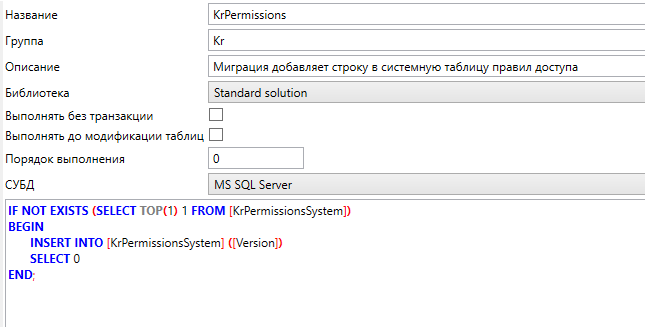

Редактор миграции

Миграции имеют схожие настройки с процедурами, но с некоторыми отличиями:

Название - название миграции. Никак не фигурирует в теле запроса, в отличие от процедур и функций;
Группа – группа нужна для удобства работы со схемой данных (миграция будет отображаться в другой группе сразу после изменения поля);
Описание – описание предназначения миграции;
Библиотека - библиотека, в которой будет храниться данная миграция, по умолчанию - Default;
Выполнять без транзакции - по умолчанию выполнение SQL миграции происходит внутри транзакции. Для создания типов и прочих изменений, связаных изменением структуры данных в БД, транзакцию необходимо выключить этим флагом;
Выполнять до модификации таблиц - по умолчанию миграции выполняются после импорта таблиц, если нужно выполнить миграцию до импорта таблиц, необходимо установить данный флаг;
Порядок выполнения - число, которое является сквозным для процедур, функций и миграций. Если для прочих объектов установлен порядок = 0, то миграция с порядком = -1 будет выполяться перед ними, но после импорта таблиц (если не установлен соответсвующий флаг). Если утановить порядок = 1, то выполнение миграции произойдёт гарантированно после объектов с более низким порядком. Если оставить порядок = 0, то миграция будет выполняться после импорта процедур и функций с порядком = 0. Миграции с одинаковым порядком выполняются в неопределённом порядке;
СУБД - селектор, который определяет редактор запроса для какой СУБД отображается в данный момент;
Редактор запроса - позволяет описать запрос миграции на MS SQL или Postgres, в зависимости от того, какая СУБД выбрана в селекторе СУБД в данный момент.

Создание библиотек¶

Библиотеки могут использоваться для разработки изолированных решений и далее подключаться к основной схеме данных.

Important

Для упрощения процесса обновления на новые версии платформы крайне желательно все объекты схемы данных (такие как таблицы, колонки и т.п.), добавляемые и изменяемые в рамках проектного решения, сохранять в отдельной библиотеке.

Библиотека хранится отдельно от основной схемы и описывает:

Новые таблицы (с колонками, ключами, индексами и записями);
Новые колонки в таблицах основной схемы;
Новые индексы в таблицах основной схемы;
Новые ограничения (constraints) в таблицах основной схемы;
Новые предопределенные строки в таблицах-перечислениях основной схемы;
Новые миграции;
Новые функции;
Новые процедуры.

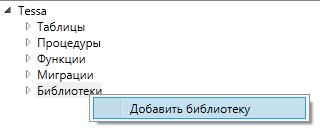

Создать новую библиотеку можно с помощью контекстного меню на узле Библиотеки:

Для новой библиотеки указываем уникальное название и описание (при необходимости).

Далее мы можем выполнить перенос каких-либо объектов в данную библиотеку: таблицы, колонки, записи, функции и т.д.:

После внесения изменений схему данных необходимо сохранить.

Tip

Все объекты, добавляемые и изменяемые в библиотеке, сохраняются в отдельную подпапку с именем библиотеки внутри папки “Partitions”. Это позволяет изолированно обновлять или переносить библиотеку между разными версиями платформы и проектными решениями.

Посмотреть все объекты схемы, относящиеся к какой-либо библиотеке можно с помощью специального фильтра, расположенного в верхней части окна. После выбора в выпадающем списке библиотеки в дереве будут отображены только те объекты, которые относятся к данной библиотеке:
